產品概述〡

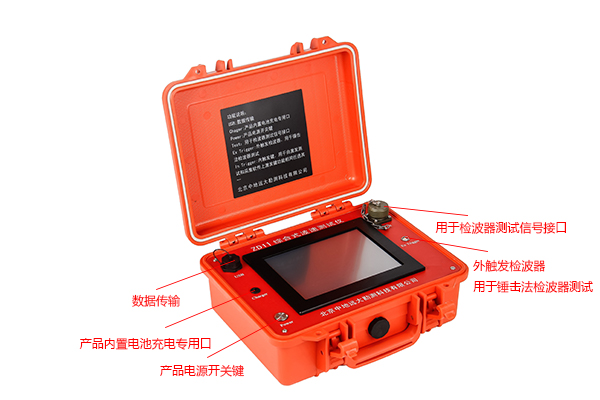

ZD18綜合式波速測試儀是一套四通道高分辨率、數字化的波速測試儀器，具有分時采樣，迭加、濾波、信號增強、抑制噪聲以及現場實時計算、顯示實測波形和測試結果等功能。
ZD18綜合式波速測試儀主要由波速測試儀、波速探測器（簡稱：探頭）、三分量檢波器、觸發檢波器、地脈動傳感器及專用電纜等組成；波速探測器主要由圓柱體金屬防水全密封電磁激振源、兩個獨立全密封檢波器、阻尼及高強度軟膠管等組成。
應用范圍〡
u 適用工程勘察剪切波（S波）、壓縮波（P波）測試；
u 適用對地層進行劃分，并確定地基的持力層；
u 適用對抗震設計提供參數：劃分場地土類型和場地類別，判別地基土液化等；
u 適用較深鉆孔及地層惡劣條件的波速測試，不受場地條件限制；
u 適用地脈動卓越周期測試等。
依據標準〡
《巖土工程勘察規范》························GB 50021-2001
《建筑抗震設計規范》························GB50011-2010
《地基動力特性測試規范》····················GB/T50269-2015
《高層建筑巖土工程勘察規程》·················JGJ72-2004
功能特點〡
l 孔中激振式即孔中激發，孔中接收，無需地面敲擊振源，實現孔中剪切波波速精準測試；
l 扣板式即利用重錘敲擊地面振板，從而使振動波沿地層向下傳播，實現波速測試；
l 低頻震動傳感器測試地脈動卓越周期。（選配）
測井探頭〡
ZF110自激振式探頭：采用上部為激振源，下部為兩個接收檢波器，電磁震激振源垂直于井壁作用一瞬時沖擊力，采集接收質點振動方向垂直于井壁，沿井壁方向傳播的剪切波（S波，橫波）。
KB30扣板式探頭：采用三分量檢波器，電磁自動吸合方法打開支架，孔內任意深度隨時主機按鍵控制打開，非機械打開。該探頭不受泥漿阻力太，從而造成探頭未放置孔底打開支架，避免反復操作提出和放置探頭，而浪費時間。避免機械打開方式，探頭必須放到孔底，靠機械力打開支架。
優勢特性〡
1. 10.4寸高亮度彩色觸摸屏，適合強光環境、陽光下輕松可視；
2. WinCE 6.0工業級、系統功耗低，主控處理器為ARM A8；
3. 鋰電池，超長待機不少于16h+；
4. IP65等級設計、良好的抗振、防潮、防水、防塵，無懼惡劣環境；
5. 支持采集及分析軟件中英文雙語界面；
6. 支持屏顯觸控按鍵和物理按鍵任選其一，內觸發單擊觸發，無需等待一鍵觸發；
7. 支持采集過程中百分比電量顯示（例如：30%）；
8. 國家法律保護產品，具體國家專利證ZL 2020 23093787.0及軟著證書；
9. 支持手自一體測井絞車現場測試；
10. 實時無線智能上傳，支持4G、Wifi、藍牙方式，北斗定位系統定制；
11. 云平臺，可實現與中地遠大ZDMS平臺對接，定制上傳多種平臺；
專利技術〡
l 一種孔中激振式波速測試儀 專利號：ZL 2020 23093787.0
軟件著作權〡
l 波速測試分析軟件V1.03 登記號：2020SR0123721

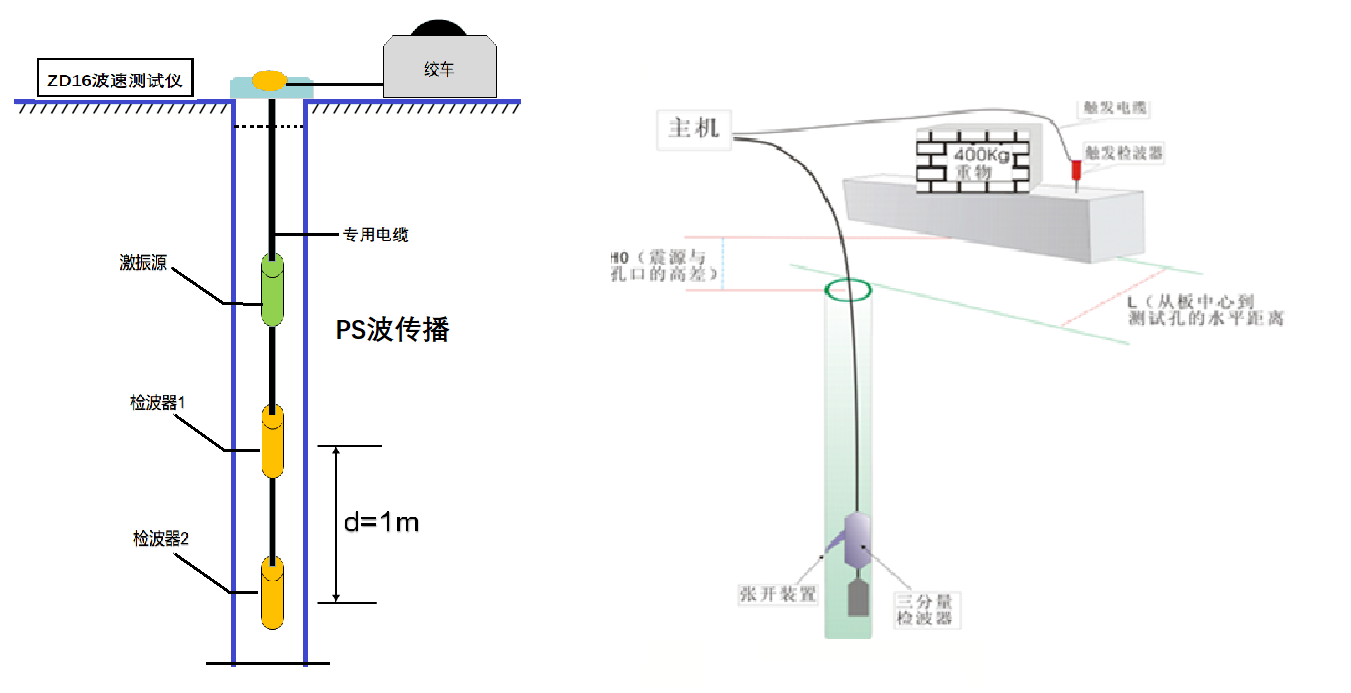

工作原理〡
孔中激振式：是利用鉆孔內激振法，孔中的檢波器接收到震源傳來的S波信號到達初至?xí)r間，來確定鉆孔所在處地層波速的一種方法，由相鄰兩點P·S波的初至?xí)r間差可計算出兩點間地層的波速值。
扣板式：在地面敲擊震板，向地下作用一沖擊力后，沿井壁地層就有P波和S波向下傳播， P波和S波傳播到檢波器位置時，檢波器就可以把P波和S波的初至?xí)r間和振動波形轉換成電信號，由儀器記錄下來。
技術參數〡
波速測試儀（主機） | |
顯示屏 | 10.4寸高清高亮度彩色屏、彩色波形 |
操作系統 | WinCE 6.0 ARM A8 |
操作方式 | 觸摸屏 |
通道數 | 1至3道可選 |
采樣間隔 | 0.001ms～1000ms |
采樣點數 | 512～1224704 |
各道時間一致性 | ≤1個采樣間隔 |
各道振幅一致性 | <3% |
頻率范圍 | 1～150Hz |
前放增益 | 20～60dB |
觸發預值 | 0-100% |
放大倍數 | 10-600 |
觸發通道 | 1、2、3、外觸發（4個通道可選） |
A/D轉換精度 | 16位 |
輸入阻抗 | 大于100kΩ |
信噪比 | 96db |
輸入范圍 | ≤±5V |
觸發方式 | 脈沖、通斷 |
延時 | 0～10000ms可選 |
儲存容量 | 32G硬盤 |
通訊口 | 支持U盤、鼠標、鍵盤 |
工作溫度 | -10℃～+42℃；濕度：<90% |
儲存溫度 | -20℃～＋55℃ |
電源 | 內置鋰電池；DC 48V, ≥3A，充電電壓220V±5% |
體積 | 323×275×135（mm) 3.8Kg |
重量 | 3.8Kg |
波速測試儀（主機）-人工智能系統 | |
電池顯示 | 支持采集過程中百分比電量顯示（例如：30%） |
激振操作方式 | 支持屏顯觸控按鍵和物理按鍵，內觸發單擊觸發，無需等待二次觸發 |
波速數據自保存 | 支持儀器突然關機、斷電數據自動保存功能 |
云平臺（定制） | 可實現與中地遠大ZDMS平臺對接，定制上傳多種平臺 |
智能系統（定制） | 實時無線云上傳，支持4G、Wifi、藍牙方式，定制北斗定位系統 |
ZF110自激振式探頭（波速探測器） | |
檢波器 | 自然頻率60Hz |
靈敏度 | 30V/m/s |
電磁式激振源 | DC 48V，電流≤3A |
地脈動傳感器（選擇配置） | |
頻帶 | 0.5～100Hz |
靈敏度 | 1v/mm/s |
檢波器 | 一體式三分量檢波器（X、Y、Z） |

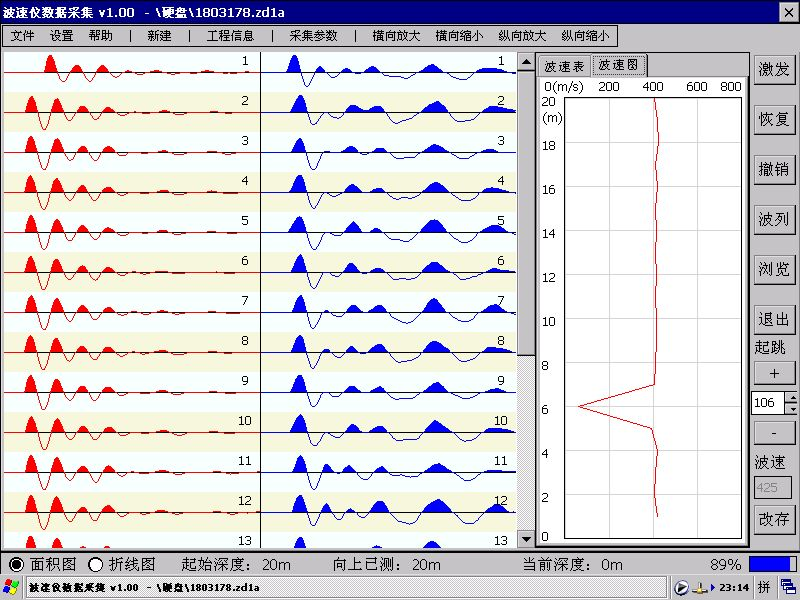

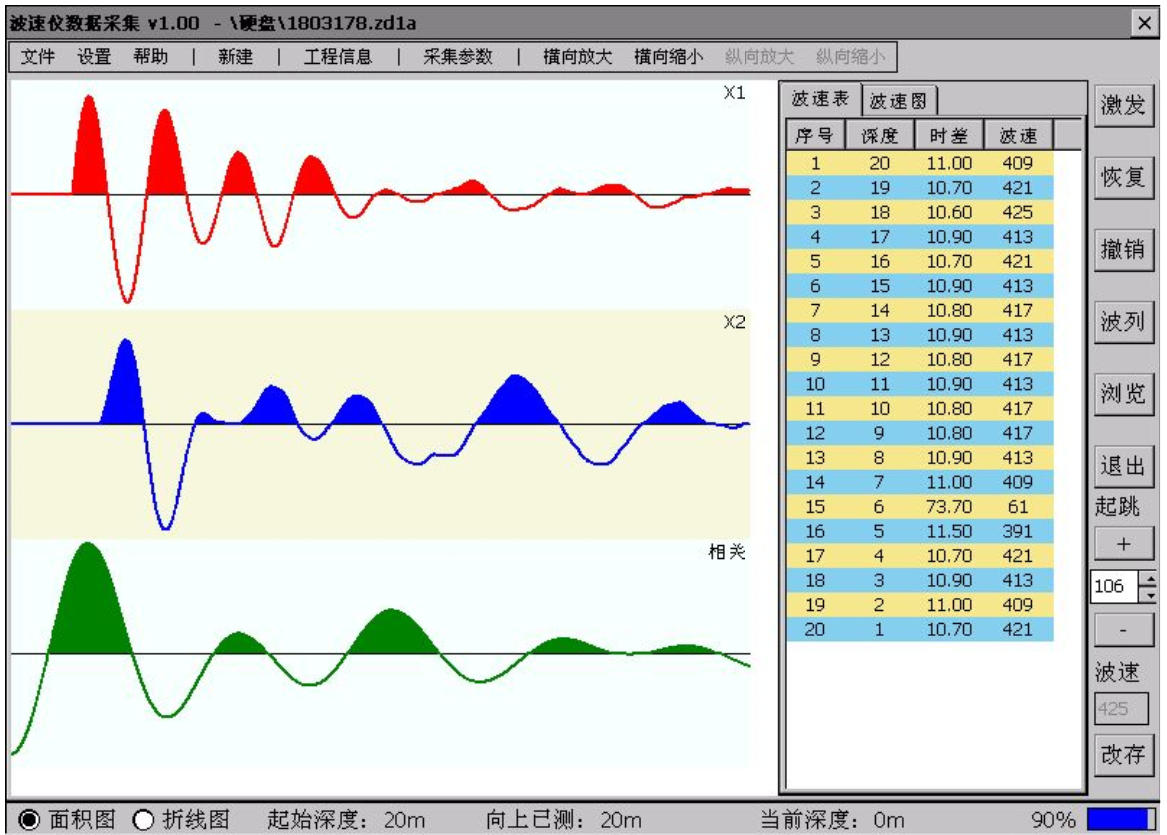

孔中激振采集界面〡

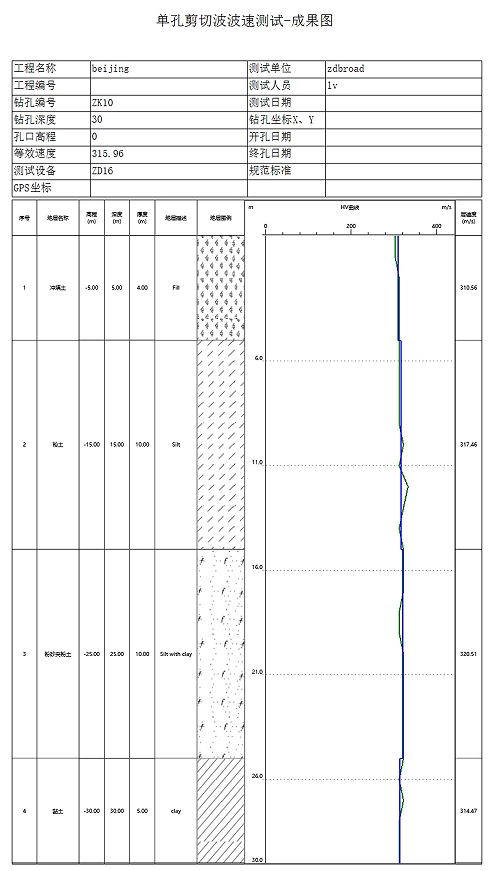

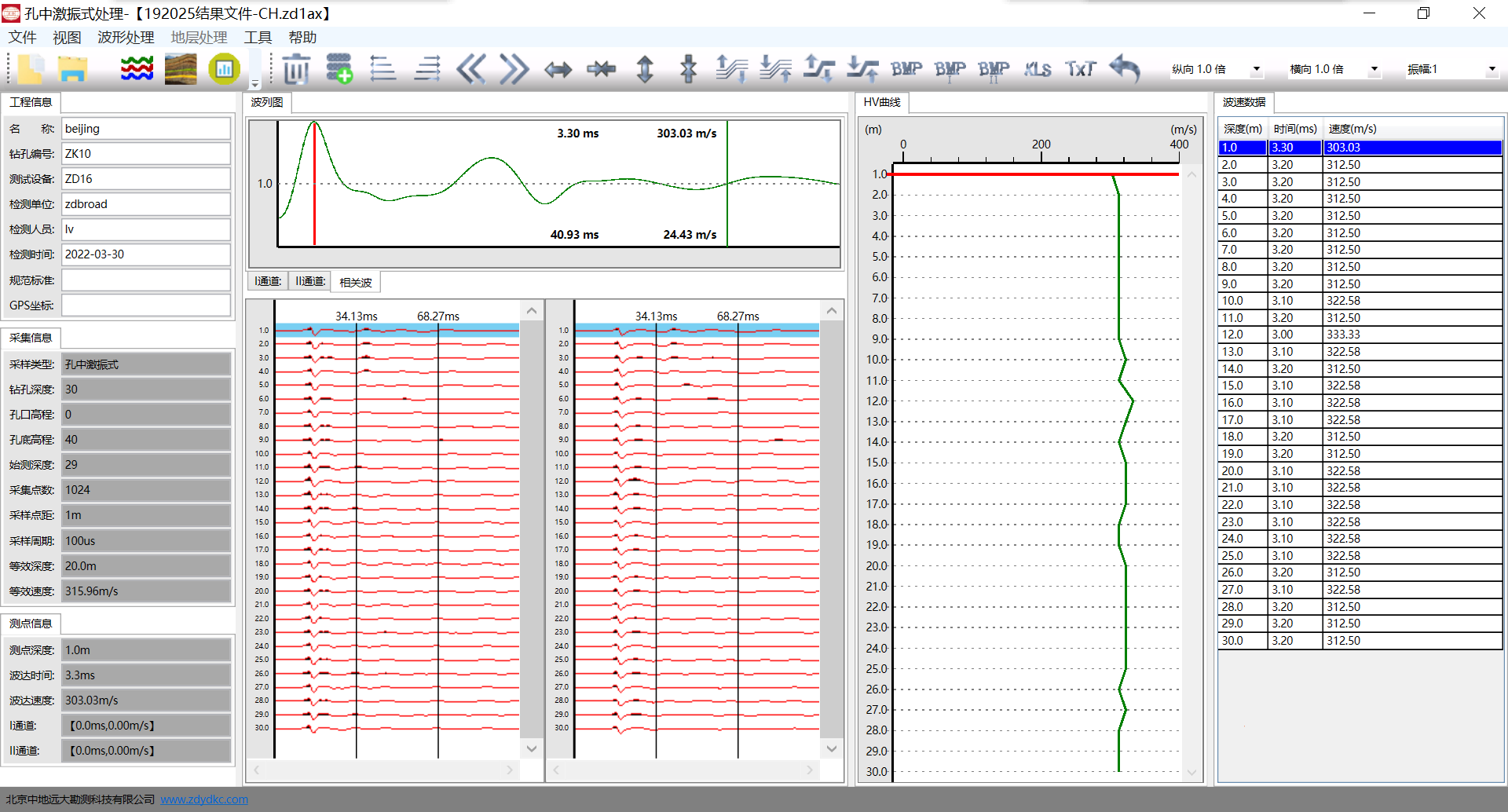

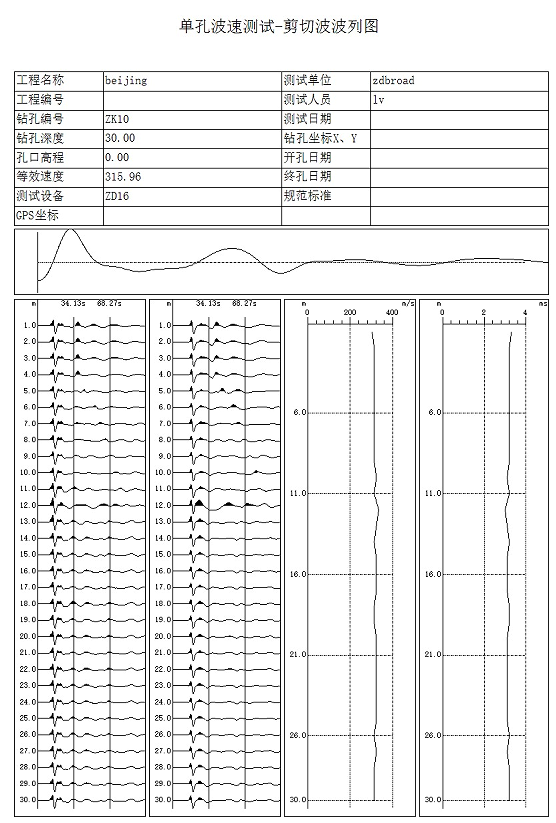

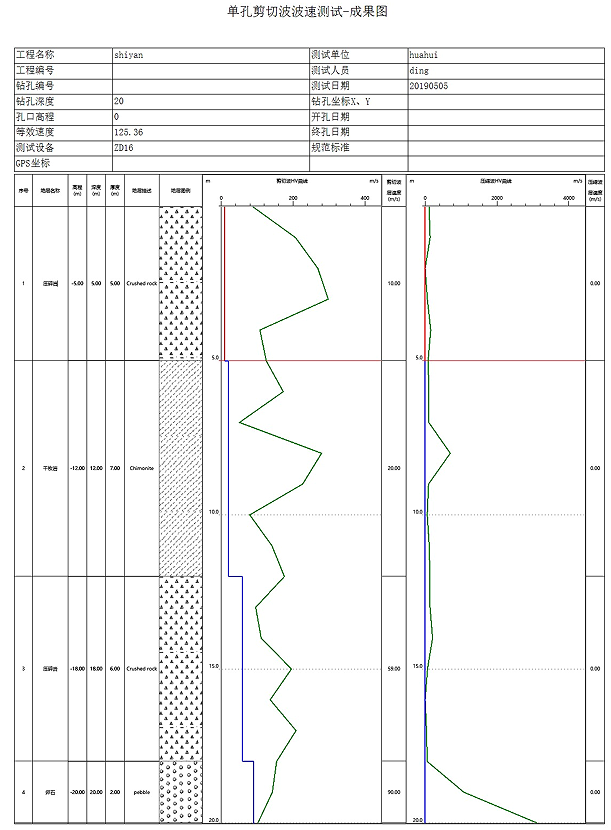

孔中激振軟件界面〡

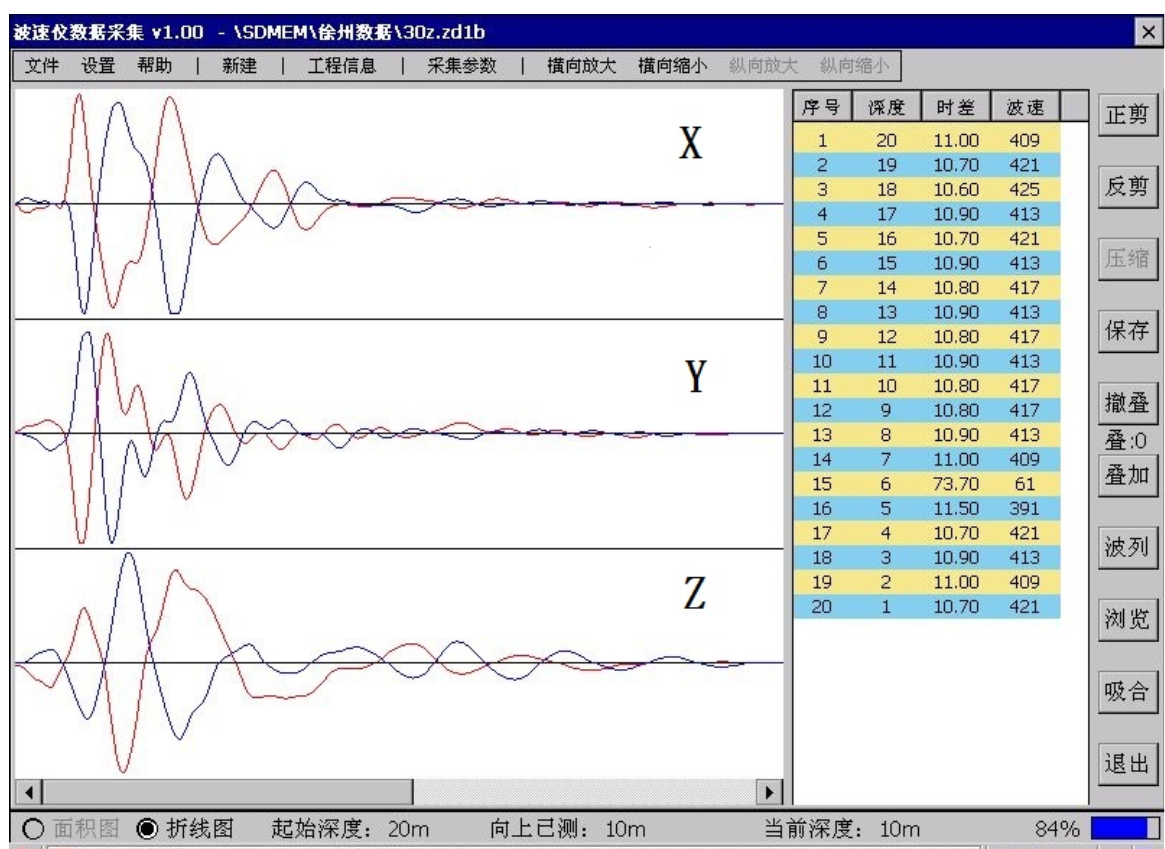

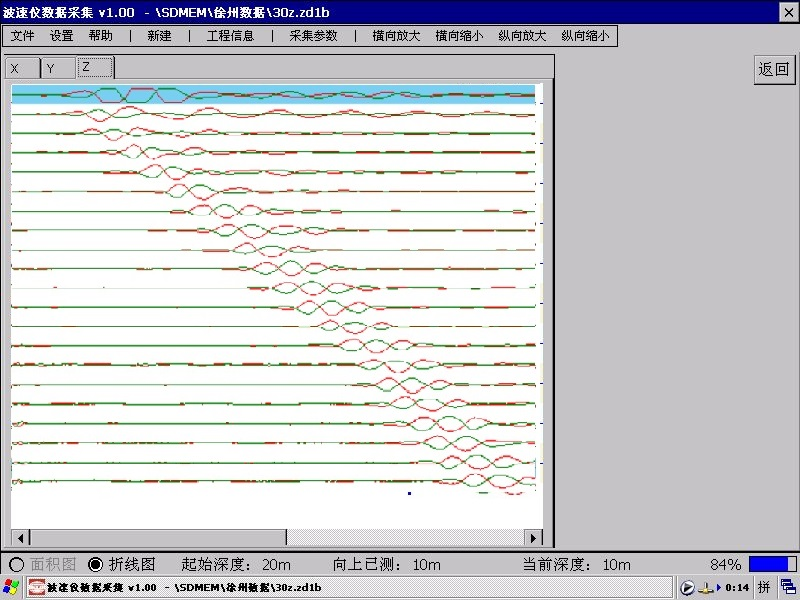

扣板式采集界面〡

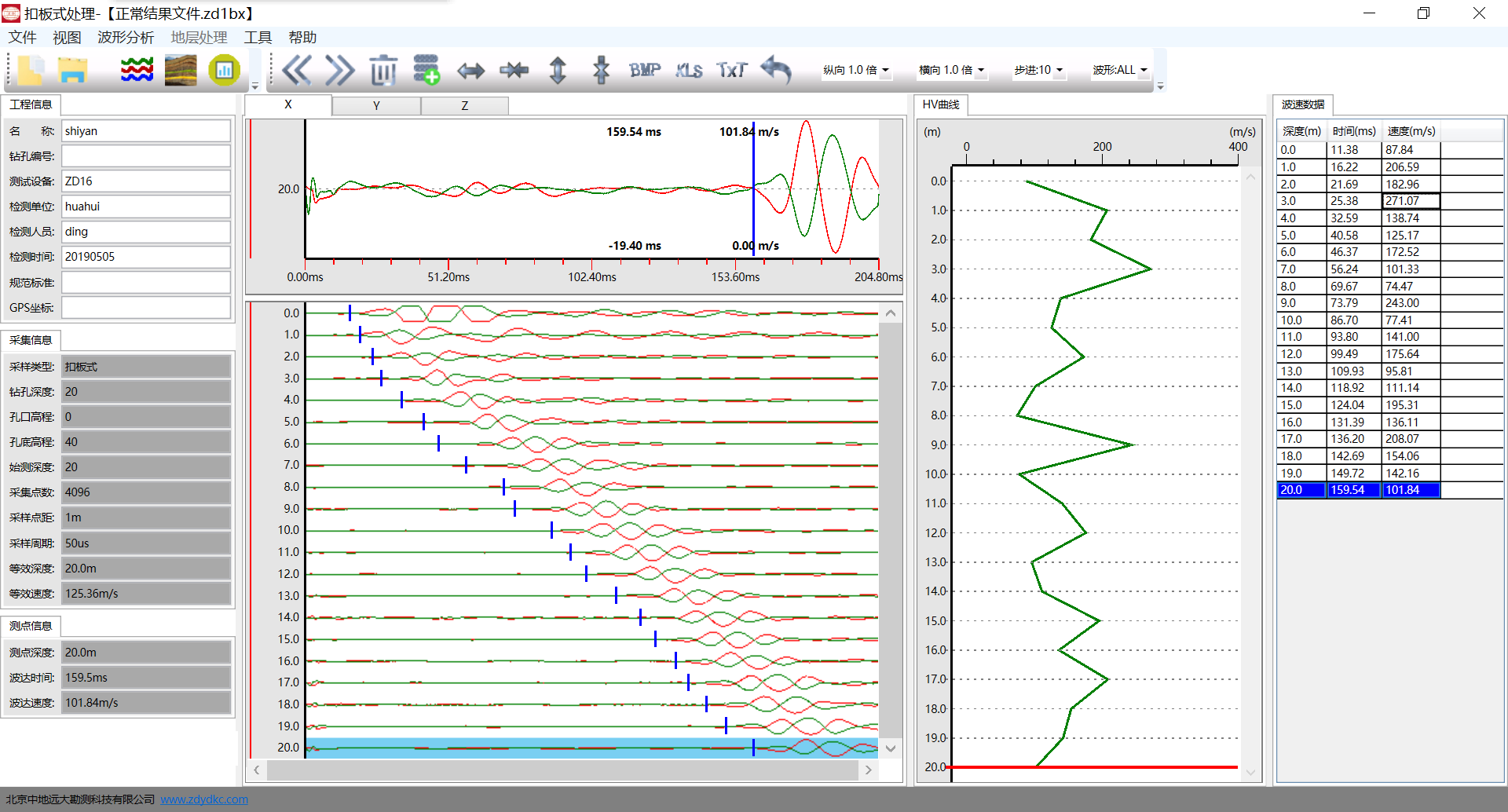

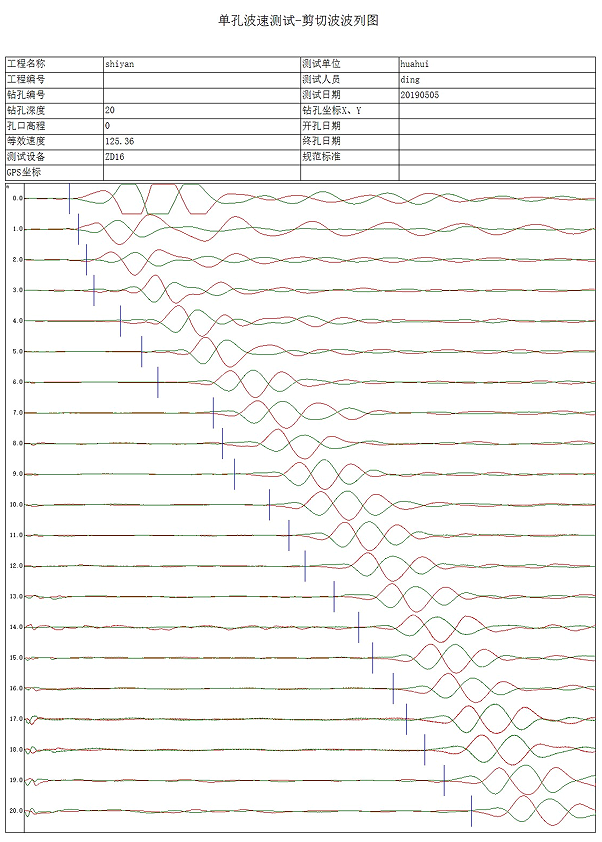

扣板軟件界面〡
標準配置〡
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | ZD18波速測試儀主機 | 臺 | 1 | / |
2 | 專用電纜 | 根 | 2 | 110m /30m |
3 | ZF110自激振式探頭 | 套 | 1 | / |
4 | KB30扣板式探頭 | 套 | 1 | （三分量檢波器） |
5 | 觸發檢波器 | 個 | 1 | / |
6 | 觸摸筆 | 支 | 1 | / |
7 | 充電器 | 個 | 1 | / |
8 | 儀器箱 | 個 | 3 | / |
9 | U盤（析處理軟件） | 個 | 1 | / |
10 | 產品保修卡 | 張 | 1 | / |
11 | 使用手冊 | 本 | 1 | / |
12 | 產品合格證 | 張 | 1 | / |
13 | 裝箱單 | 張 | 1 | / |
