產品概述 |
我公司專注于專業從事檢測儀器、勘察儀器、物探儀器的技術型企業，專注研發鉆孔測井系列產品，并申請多種專利及軟著，自主創新孔中激振法，自主研發孔中激振式波速測試儀，綜合式波速測試儀、扣板式波速測試儀、聲波測井儀等勘察設備。該A系列為第四代全新升級產品，除具備第三代產品功能外，采用Linux系統同時具備一系列智能功能。
我公司現全新開發ZD-S6工程勘察工作站，實現快捷、方便、高效，并提高現場巖土勘察測試效率工作。
應用范圍 |
適用工程勘察巖石土層PS波測試；劃分場地土類型和場地類別；工程地質勘查、鐵路勘測、地震評價、地質災害監測、水利水電勘察設計等有關研究地層波速的領域。
依據標準 |
u 《巖土工程勘察規范》····GB50021-2009
u 《建筑抗震設計規范》····GB50011-2010
u 《地基動力特性測試規范》····GB/T50269-2015
u 《水利水電工程物探規程》···SL326-2005
u 《公路工程地質勘察規范》···JTG C20-2011
u 《鐵路工程地質勘察規范》····TB 10012-2007
u 《水運工程巖土勘察規范》····JTS 133-2013
u 《工程勘察通用規范》····GB55017-2021
功能特點 |
u 孔中激振法（自發自收）測試鉆孔“土層”的剪切波（S波/橫波）和壓縮波（P波/縱波）；
u 孔中激振法（自發自收）測試鉆孔“巖石”的橫波（S波）和縱波（P波）；
u 巖石巖芯P波、S波測試波速值，力學參數計算，即動彈性模量Ed、動剪切模量Gd、泊松比μ；
u 低頻地脈動卓越周期測試。
ZD-F100全波列探頭測試方法 |

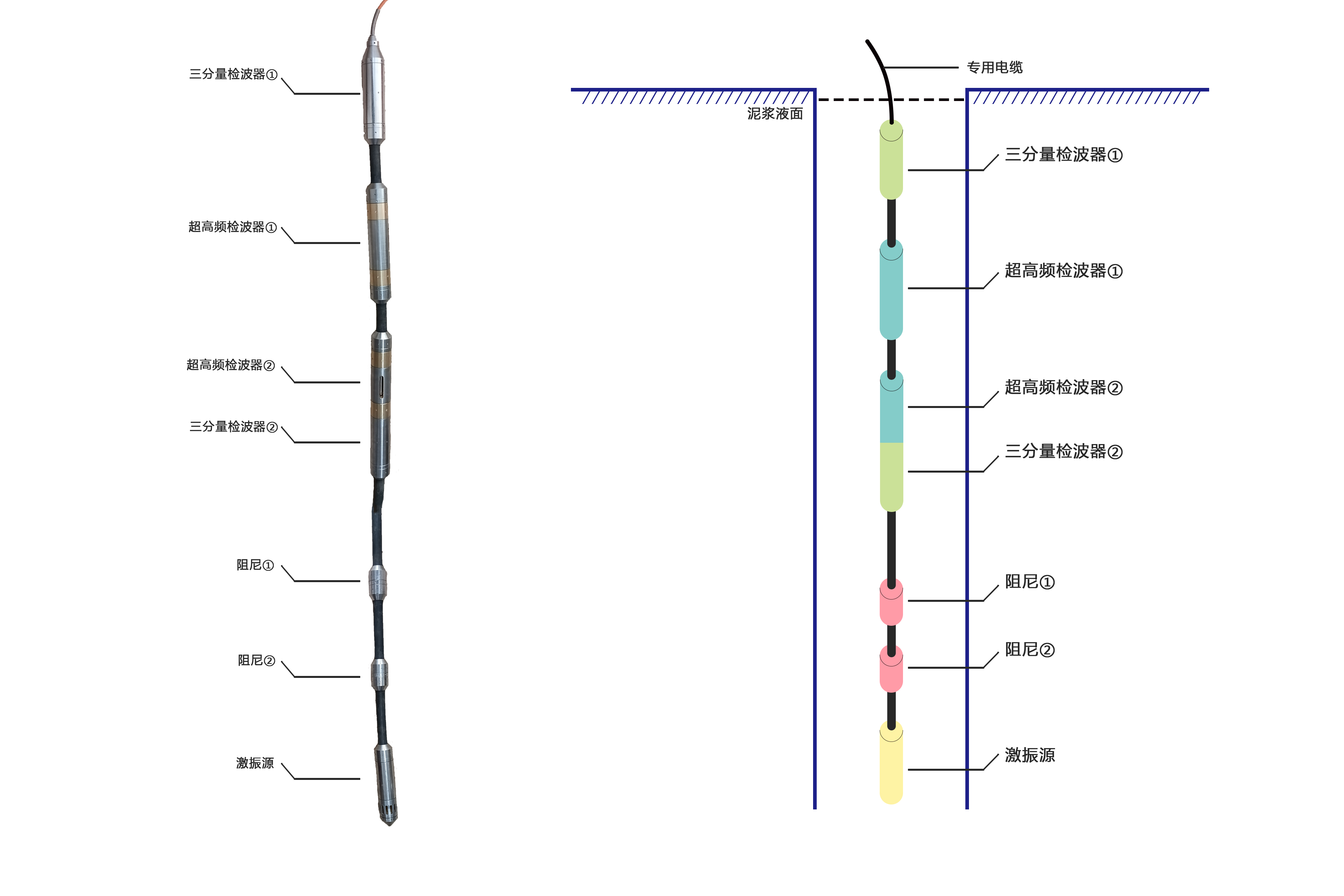

全波列探頭是采用高低頻發射激震源位于接收檢波器下部，通過在土層和基巖利用低頻三分量檢波器和超高頻三分量檢波器接收不同頻帶信息，進行波形波峰互相關運算，并進行有效優化顯示。
u 該儀器可在孔中某一深度處，同時測試橫波波速和縱波波速，也可同時測試超聲波波速；
u 該儀器縱橫波與超聲波測試無需換探頭，可根據需要操作主機，進行隨時切換；
u 該儀器所有波速的測試均采用自動判讀，可直接顯示波速值；
u 該儀器采用微動震源，測試精度不受深度影響；
u 該儀器可同時測量并顯示不同震波，三維共六個參數，為未來測井領域的新技術開發，創造了廣闊空間；
該儀器可適應于更多測井困難環境。
巖土波速測試 |
PS波/測試方法
| 孔中巖土P·S波測試 | |||
土層 | 巖石 | |||
規格型號 | 剪切波 | 壓縮波 | 橫波 | 縱波 |
ZD-S6 | 孔中激振法 | 孔中激振法 | 孔中激振法 | 孔中激振法 |
ZD-A12 | 孔中激振法 | 孔中激振法 | -- | 孔中激振法 |
ZD-A10 | 孔中激振法、扣板法 | 扣板法 | -- | 孔中激振法 |
ZD-A8 | 孔中激振法、扣板法 | 扣板法 | -- | -- |
ZD-A6 | 孔中激振法 | -- | -- | -- |
ZD-A2 | 扣板法 | 扣板法 | -- | -- |
ZD502 | -- | -- | -- | 孔中激振法 |
主機參數 |
功能模塊 | 孔中激振法測土層剪切波和壓縮波，孔中激振法測巖石縱波和橫波，低頻地脈動 | 傳感器類型 | 低頻三分量檢波器、高頻傳感器 |
激發方式 | 電磁激振、聲波發射 | 觸發方式 | 內觸發、脈沖觸發 |
采樣方式 | 自發自收 | 通道數 | 12 |
A/DC精度 | 14位、16位、24位 | 文件格式 | zd2a、zd2d、dwg、seg、txt |
操作系統 | Linux4.1.15嵌入式系統 | 操作方式 | 觸摸屏、按鍵 |
顯示屏類型 | IPS和電容式觸摸屏 | 液晶屏模式 | 10.1寸高亮液晶屏、分辨率1280*800 |
主控處理器 | 內核1GHz、CPU四核、內存1GB DDR3 | 語言類型 | 支持中文和英文 |
防護等級 | IP65(防水防塵) | 存儲容量 | 32G(100萬條波形） |
電量顯示 | 實時顯示電量，精度1% | 自動保存 | 支持逐米數據自動保存 |
續航時間 | ≥16h | 供電方式 | 內置12V鋰電池（可更換拆卸），外置220V AC/DC |
鋰電池參數 | ≥10400mAh，200×78×25（mm） | 電壓和功耗 | 12V，7W |
工作溫度 | -10℃～+50℃ | 存儲溫度 | -20℃～+60℃ |
外殼材質 | ABS+TPU | 主機體積重量 | 330×277×88（mm）、2.6Kg |
主機包裝箱 | 440×320×190（mm）、3.8Kg(空箱) |
采集參數 |
采樣頻率 | 10Hz～20MHz | 采樣點數 | 512～409600（512、1024、2048、4096、8192、16384、32768、65536、102400、204800、409600） |
采樣間隔 | 0.05μs～100ms（0.05μs、0.1μs、1μs、2μs、4μs、 8μs、10μs、20μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms、50ms、100ms） | 聲時精度 | 0.05μs |
測點間距 | 0.1m、0.2m、0.5m、1m、2m、5m可選 | 道間距 | 0.2m、0.3m、0.5m、1m可選 |
激發脈寬 | 1000μs、2000μs、3000μs |
系統參數 |
帶寬 | 0.1Hz～50kHz | 發射脈寬 | 1μs～200μs、1ms～100ms |
增益動態范圍 | 105dB | 放大倍數 | 1280(62dB) |
以太網 | 10M/100M/1000M | 發射電壓 | 100V/400V/500V/1000V |
相位一致性 | ≤±1μs | 接收靈敏度 | ≤10μV |
電壓靈敏度 | 10 mV/Pa | 振動靈敏度 | 20mv/mm/s |
阻尼系數 | 0.65～0.70 | 道間串?dāng)_ | ≤-60dB |
信號輸入范圍 | ±3V、±10V | 輸入阻抗 | ≥100kΩ |
電荷放大 | 內置放大 | 濾波 | 高通、低通 |
波形曲線數據 | 同屏顯示 | 數據顯示方式 | 屏顯速度值、語音播報 |
存儲模式 | 自動、手動 | 導出方式 | USB、WIFI、4G、BT |
遠程實時上傳方式 | WIFI、4G、BT | 產品產權 | 具備自主知識產權 |
智能云參數 |
無線+藍牙(WIFI+BT) | V2.1+EDR/BT,V3.0/BT,V3.0+HS/BT,V4.0；IEEE802.11b/g/n,1T1R,2.4GHz,150Mbps(Max)；靈敏度接收-93dBm | 4G網絡模式 | LTE FDD、LTE TDD、TD-SCDMA、WCDMA、CDMA、GSM |
GPS+北斗定位 | 定位精度：1.5m；工作模式：GPS，BDS, GLONASS, GALILEO；電子羅盤；靈敏度：-161dBm、-148dBm |
ZD-F100全波列式探頭|
測試深度 | 100m（標配），300m和500m(選配) | 探頭尺寸 | 2m×φ70mm |
專用電纜拉力 | 1.96KN | 頻率 | 0.5Hz～10KHz |
激振力 | ≥2600N | 發射能量 | 60J |
工作電壓 | 12V | 重量 | 50kg（含100m電纜） |
包裝箱 | 695×600×290(mm),10Kg（空箱） |
ZF110自激振式探頭 |
測試深度 | 100m（標配），300m和500m(選配) | 探頭尺寸 | 2m×φ70mm |
專用電纜拉力 | 1.96KN | 頻率 | 28Hz～100Hz |
激振力 | ≥2200N | 發射能量 | 80J |
工作電壓 | 12V | 重量 | 40kg（含100m電纜） |
包裝箱 | 695×600×290(mm),10Kg（空箱） |
ZB100聲波測井探頭 |
測試深度 | 100m（標配），150m、200m (選配) | 探頭尺寸 | 0.5m×φ30mm |
專用電纜拉力 | 0.8KN | 頻率 | 28KHz～38KHz |
重量 | 10kg（含100m電纜） | 包裝箱 | 650×350×250(mm),3.5Kg(空箱) |
手自一體絞車：（選配）|
專用電纜長度 | 100m（標配），300m和500m(選配) | 提升能力 | 3000N |
深度誤差 | ≤0.5‰ | 測井深度 | 0～100m |
調速范圍 | 350～600μs/m | 自動速度 | 15-20m/min |
工作電壓 | 12V | 升降方式 | 手動、自動 |
體積重量 | 85×55×95(mm),140Kg(含100m電纜） |
分析軟件 |
l ZDMS中地遠大波速測試分析軟件配套具有自主知識產權注冊碼1套；
l分析軟件支持win7/8/9/10/11，支持中文和英文，兼容無線自動更新升級功能；
l 分析軟件具有波形圖、曲線圖、波列圖、數據表、灰度圖，包含平面圖和剖面圖效果。
l 分析軟件具有自動高低通道濾波、波形擬合、自動尋找初值、波形曲線顏色自定義設置；
l 分析軟件具有波形剖面圖、平面圖和HV(D-S)、HV((D-T)、HV-2D曲線導出功能；
l 分析軟件輸出報告支持Microsoft office（Word、Excel）、wps、txt、bmp、jpg、pdf、seg等八種格式；
l 分析軟件等效速度支持巖土規范20m、鐵路規范25m、具有自動計算逐層等效速度值和任意深度設置功能；
l 分析軟件波形圖導出支持單通道波形圖、雙通道波形圖及HV曲線同時導出方式；
l 分析軟件數據波形曲線支持?jǐn)?shù)據、波速、HV曲線同一屏顯示功能；
l 分析軟件報告抬頭支持工程名稱、鉆孔編號、鉆孔高程、測試人員等自由刪除添加功能；
l 分析軟件成果圖支持地層劃分、地層描述、地層圖例、高程、原始曲線、HV曲線、時距（HT）曲線、柱狀圖等自定義功能，可根據實際情況自由選擇；
l 分析軟件輸出支持自定義頁眉、頁腳、頁面設置，頁面支持選擇A4、A3、A2；
l 分析軟件輸出支持原始數據、數據匯總、工程信息、時間、泊松比μ、Ed、Gd、HV曲線自由設置功能；
l 分析軟件波形設置支持每一道波速時間單擊顯示時間、正反向設置，同一窗口顯示一二道波形。
