產品概述 |
我公司專注于專業從事檢測儀器、勘察儀器、物探儀器的技術型企業，專注研發鉆孔測井系列產品，并申請多種專利及軟著，自主創新孔中激振法，自主研發孔中激振式波速測試儀，綜合式波速測試儀、扣板式波速測試儀、聲波測井儀等勘察設備。該A系列為第四代全新升級產品，除具備第三代產品功能外，采用Linux系統同時具備一系列智能功能。
應用范圍 |
適用工程勘察巖石土層PS波測試；劃分場地土類型和場地類別；工程地質勘查、鐵路勘測、地震評價、地質災害監測、水利水電勘察設計等有關研究地層波速的領域。
依據標準 |
l《巖土工程勘察規范》····GB50021-2009
l 《建筑抗震設計規范》····GB50011-2010
l 《地基動力特性測試規范》····GB/T50269-2015
l 《水利水電工程物探規程》···SL326-2005
l 《公路工程地質勘察規范》···JTG C20-2011
l 《鐵路工程地質勘察規范》····TB 10012-2007
l 《水運工程巖土勘察規范》····JTS 133-2013
l 《工程勘察通用規范》····GB55017-2021
功能模塊 |
u 孔中激振法：孔中激振法（自發自收）即孔中激發，孔中接收，無需地面振源，精準測試剪切波波速；
u 扣板法：利用重錘敲擊地面振板或鋼板，測試地層剪切波、壓縮波波速；
u 低頻地脈動卓越周期測試。
測井探頭 |

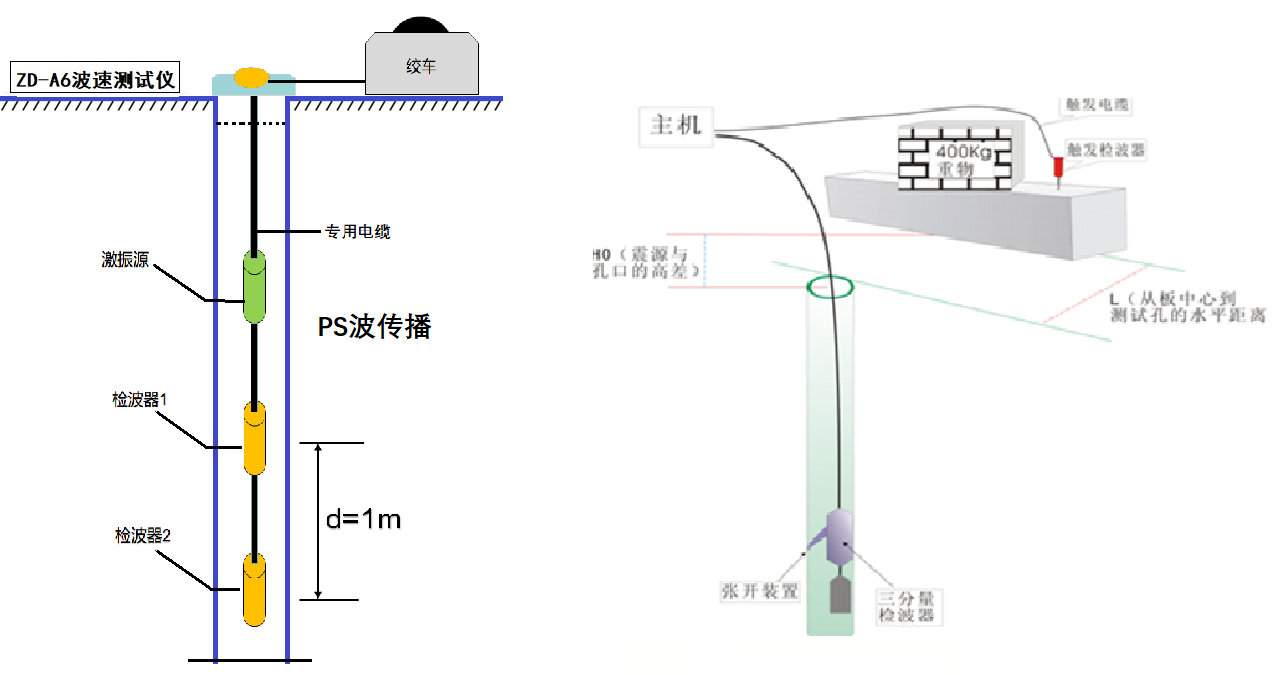

ZF110自激振式探頭：采用上部為激振源，下部為兩個接收檢波器，電磁震激振源垂直于井壁作用一瞬時沖擊力，采集接收質點振動方向垂直于井壁，沿井壁方向傳播的剪切波（S波，橫波）。
KB30扣板式探頭：采用三分量檢波器，電磁自動吸合方法打開支架，孔內任意深度隨時主機按鍵控制打開，非機械打開。該探頭不受泥漿阻力太，從而造成探頭未放置孔底打開支架，避免反復操作提出和放置探頭，而浪費時間。避免機械打開方式，探頭必須放到孔底，靠機械力打開支架。
巖土波速測試 |
PS波/測試方法 | 孔中巖土P·S波測試 | |||
土層 | 巖石 | |||
規格型號 | 剪切波 | 壓縮波 | 橫波 | 縱波 |
ZD-S6 | 孔中激振法 | 孔中激振法 | 孔中激振法 | 孔中激振法 |
ZD-A12 | 孔中激振法 | 孔中激振法 | -- | 孔中激振法 |
ZD-A10 | 孔中激振法、扣板法 | 扣板法 | -- | 孔中激振法 |
ZD-A8 | 孔中激振法、扣板法 | 扣板法 | -- | -- |
ZD-A6 | 孔中激振法 | -- | -- | -- |
ZD-A2 | 扣板法 | 扣板法 | -- | -- |
ZD502 | -- | -- | -- | 孔中激振法 |
主機參數 |
功能模塊 | 孔中激振法測土層剪切波，扣板法測剪切波和壓縮波，低頻地脈動，旁壓法測樁 | 傳感器類型 | 低頻檢波器 |
激發方式 | 電磁激振、錘擊激振 | 觸發方式 | 內觸發、通斷觸發 |
采樣方式 | 自發自收、通道觸發自收 | 通道數 | 4 |
A/DC精度 | 16位（24位可選） | 文件格式 | zd2a、zd2b、dwg、seg、txt |
操作系統 | Linux4.1.15嵌入式系統 | 操作方式 | 觸摸屏、按鍵 |
顯示屏類型 | IPS和電容式觸摸屏 | 液晶屏模式 | 10.1寸高亮液晶屏、分辨率1280*800 |
主控處理器 | 內核1GHz、CPU四核、內存1GB DDR3 | 語言類型 | 支持中文和英文 |
防護等級 | IP65(防水防塵) | 存儲容量 | 32G(100萬條波形） |
電量顯示 | 實時顯示電量，精度1% | 自動保存 | 支持逐米數據自動保存 |
續航時間 | ≥16h | 供電方式 | 內置12V鋰電池（可更換拆卸），外置220V AC/DC |
鋰電池參數 | ≥10400mAh，200×78×25（mm） | 電壓和功耗 | 12V，7W |
工作溫度 | -10℃～+50℃ | 存儲溫度 | -20℃～+60℃ |
外殼材質 | ABS+TPU | 主機體積重量 | 330×277×88（mm）、2.6Kg |
主機包裝箱 | 440×320×190（mm）、3.8Kg(空箱) |
采集參數 |
采樣頻率 | 10Hz～1MHz | 采樣點數 | 512～409600（512、1024、2048、4096、8192、16384、32768、65536、102400、204800、409600） |
采樣間隔 | 0.05μs～100ms（0.05μs、1μs、2μs、4μs、 8μs、10μs、20μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms、50ms、100ms） | 聲時精度 | 1μs |
測點間距 | 0.1m、0.2m、0.5m、1m、2m、5m可選 | 道間距 | 0.2m、0.3m、0.5m、1m可選 |
激發脈寬 | 1000μs、2000μs、3000μs |
系統參數 |
帶寬 | 0.1Hz～50kHz | 發射脈寬 | 1μs～200μs、1ms～100ms |
增益動態范圍 | 105dB | 放大倍數 | 1280(62dB) |
以太網 | 10M/100M/1000M | 發射電壓 | 100V/400V/500V/1000V |
相位一致性 | ≤±1μs | 接收靈敏度 | ≤10μV |
電壓靈敏度 | 10 mV/Pa | 振動靈敏度 | 20mv/mm/s |
阻尼系數 | 0.65～0.70 | 道間串?dāng)_ | ≤-60dB |
信號輸入范圍 | ±3V、±10V | 輸入阻抗 | ≥100kΩ |
電荷放大 | 內置放大 | 濾波 | 高通、低通 |
波形曲線數據 | 同屏顯示 | 數據顯示方式 | 屏顯速度值、語音播報 |
存儲模式 | 自動、手動 | 導出方式 | USB、WIFI、4G、BT |
遠程實時上傳方式 | WIFI、4G、BT | 產品產權 | 具備自主知識產權 |
智能云參數 |
無線+藍牙(WIFI+BT) | V2.1+EDR/BT,V3.0/BT,V3.0+HS/BT,V4.0；IEEE802.11b/g/n,1T1R,2.4GHz,150Mbps(Max)；靈敏度接收-93dBm | 4G網絡模式 | LTE FDD、LTE TDD、TD-SCDMA、WCDMA、CDMA、GSM |
GPS+北斗定位 | 定位精度：1.5m；工作模式：GPS，BDS, GLONASS, GALILEO；電子羅盤；靈敏度：-161dBm、-148dBm |
ZF110自激振式探頭|
測試深度 | 100m（標配），200m和300m(選配) | 探頭尺寸 | 2m×φ70mm |
專用電纜拉力 | 1.96KN | 頻率 | 0.5Hz～10KHz |
激振力 | ≥2600N | 發射能量 | 60J |
工作電壓 | 12V | 重量 | 50kg（含100m電纜） |
包裝箱 | 695×600×290(mm),10Kg（空箱） |
ZB30扣板式探頭|
測試深度 | 30m（標配），60m、90m、120m(選配) | 探頭尺寸 | 0.5m×φ60mm |
配重 | 0.5m×φ60mm、0.3Kg | 頻率吸合彈擊力 | 200N |
頻率 | 28Hz～38Hz | 工作電壓 | 12V |
重量 | 15kg（含30m電纜） | 包裝箱 | 650×350×250(mm),3.5Kg(空箱) |
手自一體絞車：（選配） |
專用電纜長度 | 100m（標配），300m和500m(選配) | 提升能力 | 3000N |
深度誤差 | ≤0.5‰ | 測井深度 | 0～100m |
調速范圍 | 350～600μs/m | 自動速度 | 15-20m/min |
工作電壓 | 12V | 升降方式 | 手動、自動 |
體積重量 | 85×55×95(mm),140Kg(含100m電纜） |
分析軟件 |
l ZDMS中地遠大波速測試分析軟件配套具有自主知識產權注冊碼1套；
l分析軟件支持win7/8/9/10/11，支持中文和英文，兼容無線自動更新升級功能；
l分析軟件具有波形圖、曲線圖、波列圖、數據表、灰度圖，包含平面圖和剖面圖效果。
l分析軟件具有自動高低通道濾波、波形擬合、自動尋找初值、波形曲線顏色自定義設置；
l分析軟件具有波形剖面圖、平面圖和HV(D-S)、HV((D-T)、HV-2D曲線導出功能；
l分析軟件輸出報告支持Microsoft office（Word、Excel）、wps、txt、bmp、jpg、pdf、seg等八種格式；
l分析軟件等效速度支持巖土規范20m、鐵路規范25m、具有自動計算逐層等效速度值和任意深度設置功能；
l分析軟件波形圖導出支持單通道波形圖、雙通道波形圖及HV曲線同時導出方式；
l分析軟件數據波形曲線支持?jǐn)?shù)據、波速、HV曲線同一屏顯示功能；
l分析軟件報告抬頭支持工程名稱、鉆孔編號、鉆孔高程、測試人員等自由刪除添加功能；
l分析軟件成果圖支持地層劃分、地層描述、地層圖例、高程、原始曲線、HV曲線、時距（HT）曲線、柱狀圖等自定義功能，可根據實際情況自由選擇；
l分析軟件輸出支持自定義頁眉、頁腳、頁面設置，頁面支持選擇A4、A3、A2；
l分析軟件輸出支持原始數據、數據匯總、工程信息、時間、泊松比μ、Ed、Gd、HV曲線自由設置功能；
l分析軟件波形設置支持每一道波速時間單擊顯示時間、正反向設置，同一窗口顯示一二道波形。
標準配置 |
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 波速測試儀 | 臺 | 1 | / |
2 | 專用電纜 | 根 | 2 | 100m/30m |
3 | ZF110自激振式探頭 | 套 | 1 | / |
4 | KB30扣板式探頭 | 套 | 1 | （三分量檢波器） |
5 | 觸發檢波器 | 個 | 1 | / |
6 | 充電器 | 個 | 1 | / |
7 | 儀器箱 | 個 | 3 | / |
8 | 波速測試分析軟件 | 個 | 1 | 含注冊碼1套 |
9 | 產品保修卡 | 張 | 1 | / |
10 | 使用手冊 | 本 | 1 | / |
11 | 產品合格證 | 張 | 1 | / |
12 | 裝箱單 | 張 | 1 | / |
